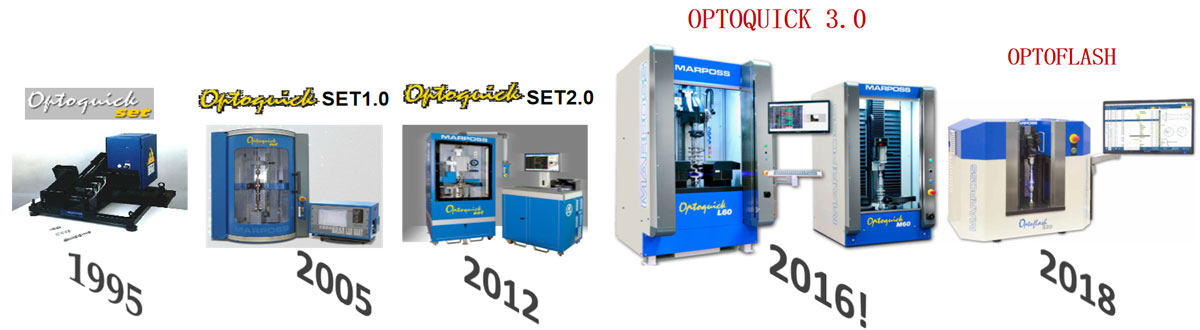

發展歷史--馬波斯意大利公司生產

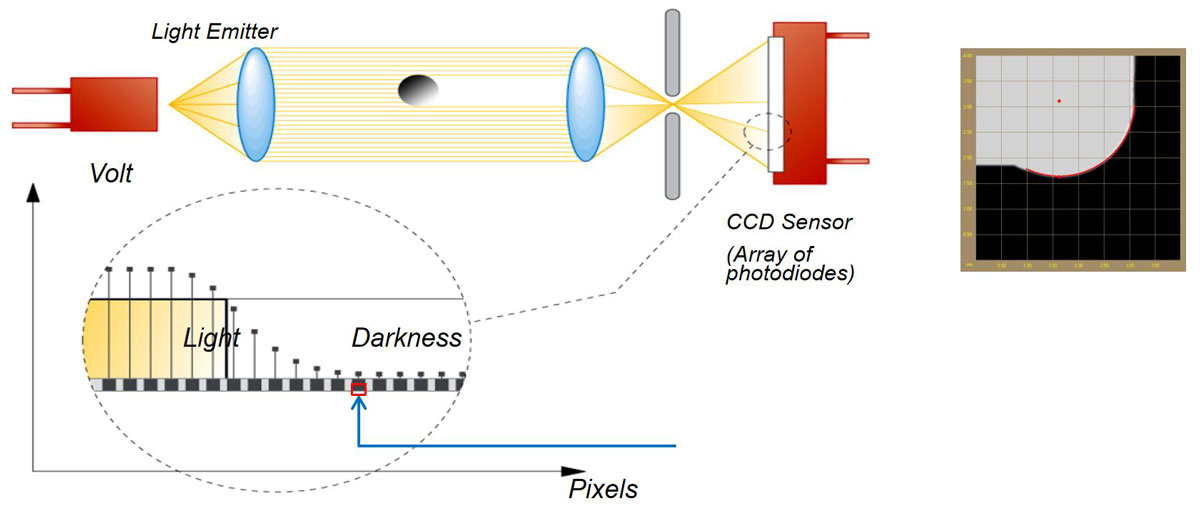

光學原理--行業先進的測量性能！
測量特征
1. 尺寸類：
直徑，長度，圓弧半徑，角度，旋轉角度，離心值，鍵槽深度等
2. 形狀類：
圓度，圓柱度，直線度，平面度
3. 位置類：
跳動度（徑向/軸向），同軸（心）度，對稱度，垂直度
4. 螺紋參數：
外徑，中徑，內徑；嚙合角度，螺距，直線度，螺紋軸線，多種螺紋類型
5. 輪廓度：
凸輪輪廓度，滾壓圓角輪廓

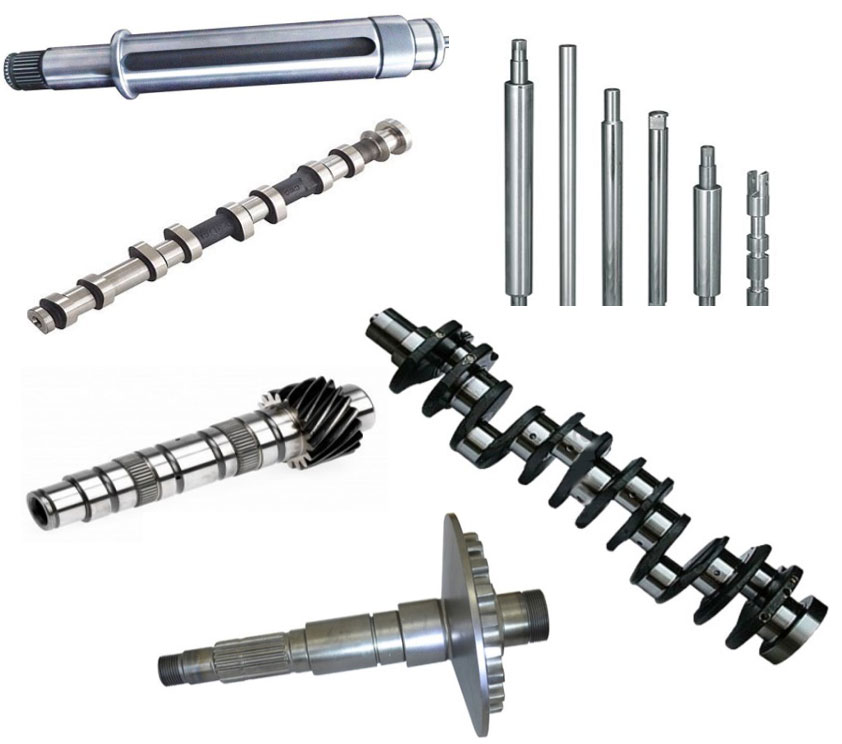

應用行業
1. 汽油機和柴油發動機：曲軸，凸輪軸等
2. 新能源汽車的電機軸
3. 汽車的變速箱軸
4. 汽車的其它傳動軸：轉向，底盤，車橋
5. 電機軸行業：白家電，機器人，自動化
6. 航空航天， 輪船，高鐵，重型工程，機械，機床，刀具，國防等
主要優勢
1. 適用于現場的高精度測量
2. 測量速度快
3. 柔性大
4. 自動化，定制化

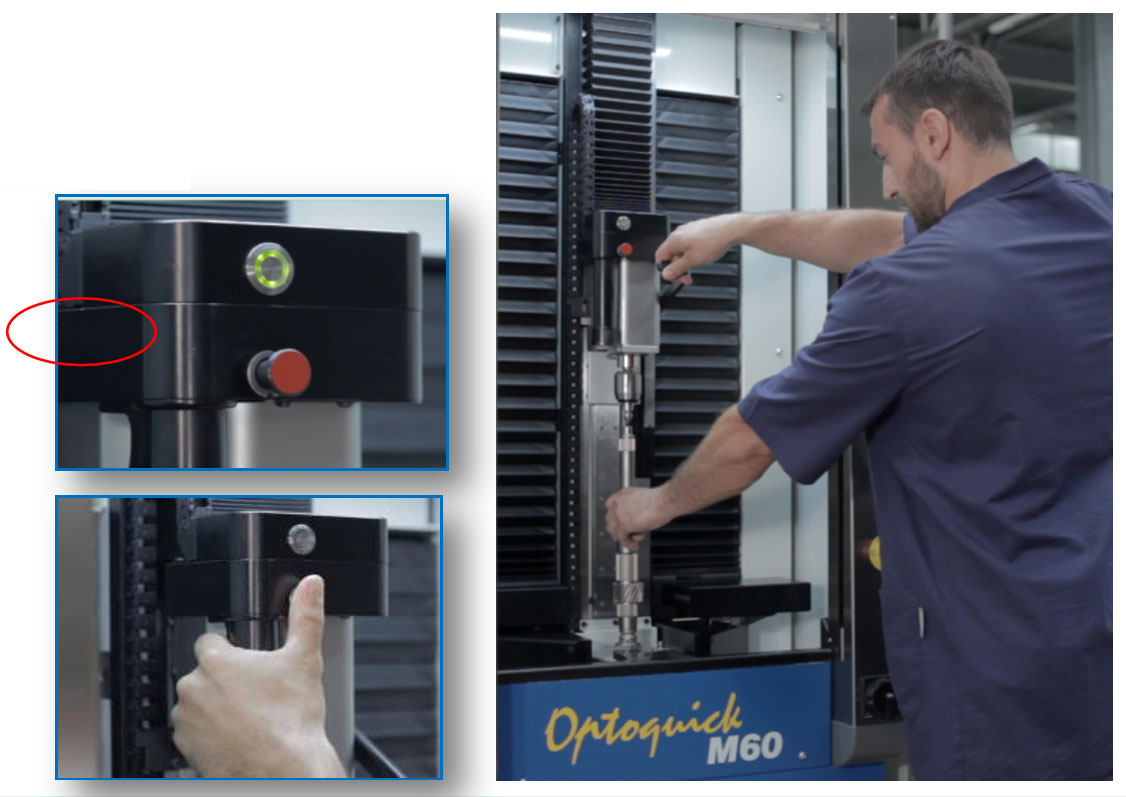

操作更具安全性
采用安全光幕的上下料空間！
實時的工件夾緊確認安全！

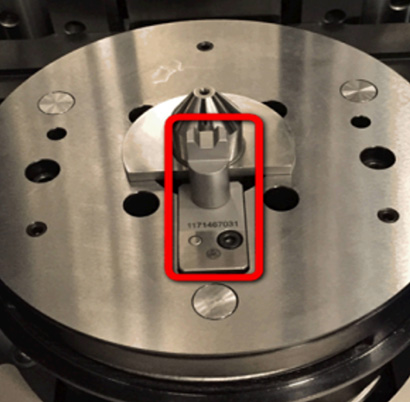

智能裝夾系統

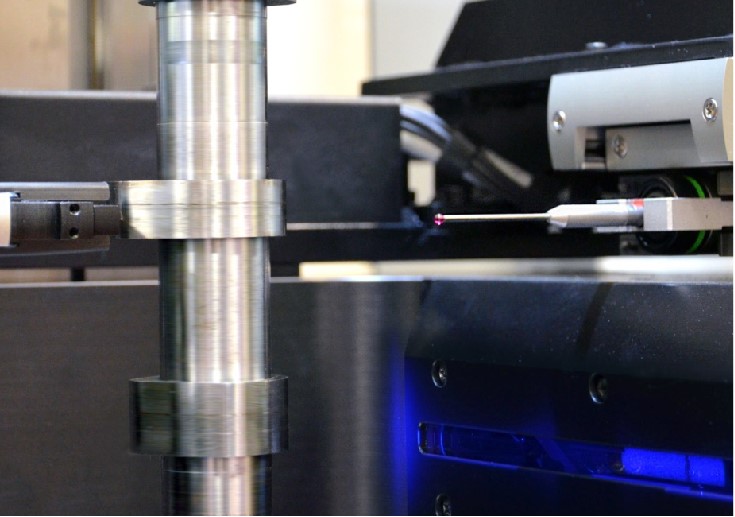

多重測量方案結合
高速光學測量為主

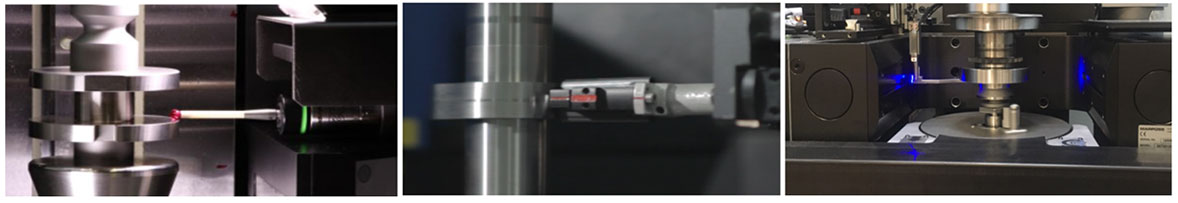

久經考驗的G25 – 3D測針（馬波斯的專有技術）
凸輪輪廓的高速隨動測量
軸向跳動和長度的測針
OPTOQUICK 3.0 , 光學較新精度
更嚴格的U95 不確定精度！
直徑方向：(1.5 + D/200) um
長度方向：(4.0 + D/200) um
標準U95方法，基于國際標準 ISO 3534-1977, ISO5725-86, 德國儀器標準 DIN 1319 part 3所規定的要求，對工件表面測量50遍的結果。
該測量不確定度共包含：系統偏差（精度），環境溫度誤差（穩定性）和偶然變化量（重復性）等。
鍵槽內部尺寸測量的方案

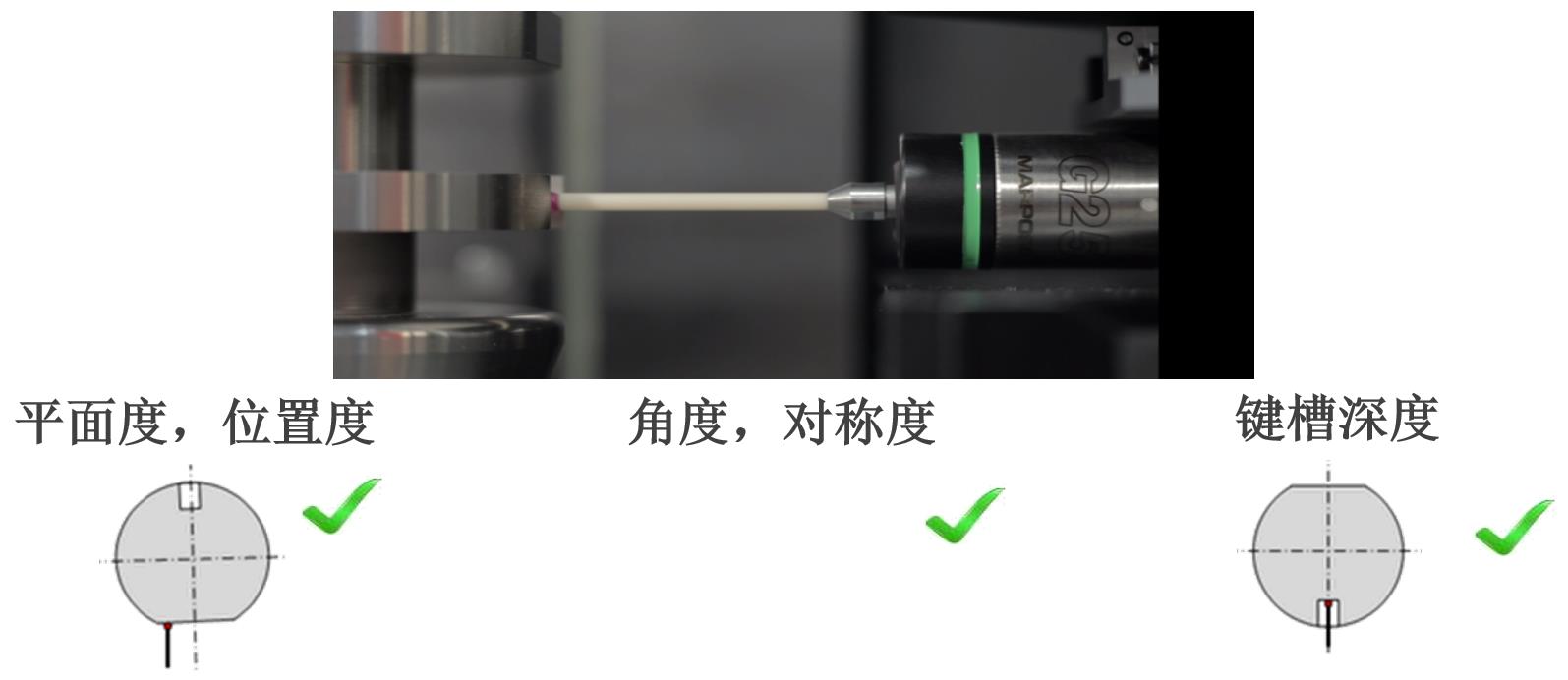

久經考驗的 MARPOSS G25
公差很小的軸向跳動測量

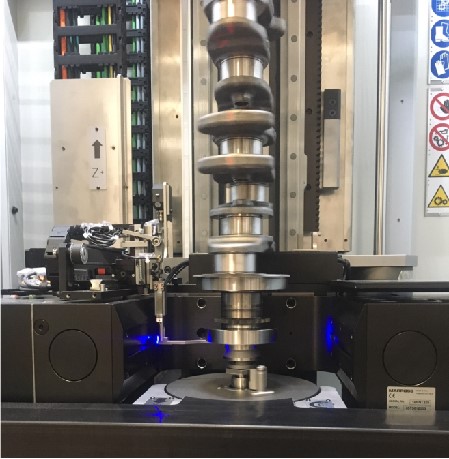

MARPOSS 軸向接觸式測臂
測量平面度，垂直度，端面全跳動等
客戶指定半徑處的跳動測量
凹面凸輪的輪廓度? 測量頻次要求嚴苛?
高速的Fenar X 凸輪隨動儀（馬波斯專有）
用于光學測不到的凹面凸輪輪廓解決方案！

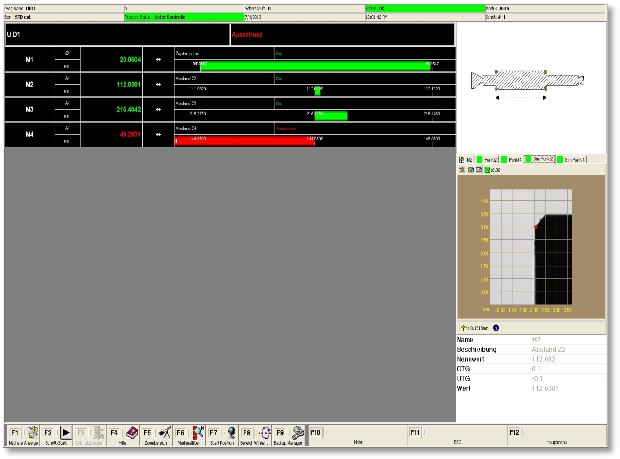

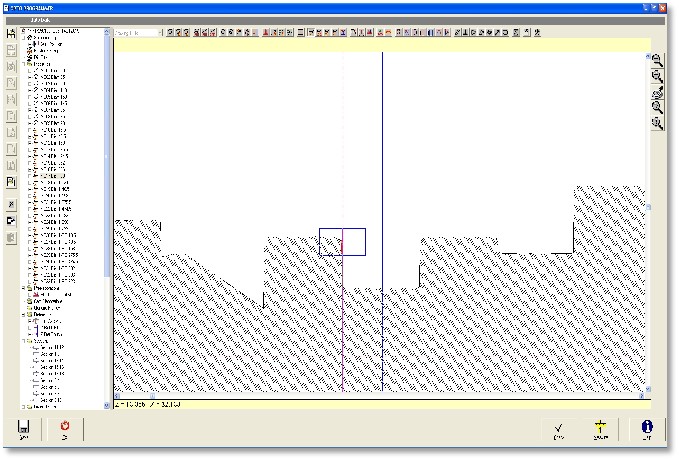

OPTOQUICK SPC: 軟件易于使用
馬波斯測量SPC軟件，功能強大全面！

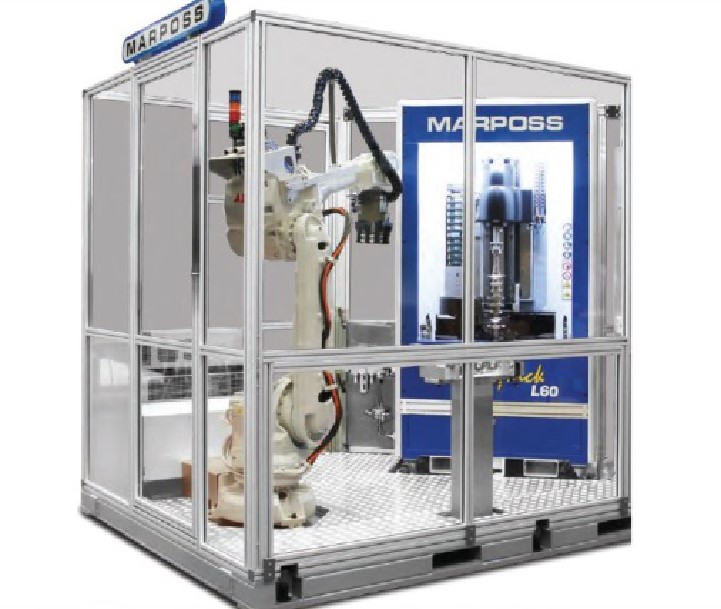

生產車間的柔性精密測量裝置
Optoquick是較新一代的馬波斯柔性測量解決方案，用于凸輪、曲軸、變速箱齒輪軸、傳動軸和新能源電機軸的高精度測量控制。
Optoquick幫助操作員進行快速與精確的質量控制，且能夠直接安裝在生產機床旁。它加快了生產流程操作，降低了物流時間成本和浪費。
Optoquick是工廠車間環境中軸類工件的高精密測量的高效解決方案。它在準確性、重復性與穩定性方面表現出優異測量性能。
Optoquick提供了超越工業標準的擴展測量功能。它以光學圖像為基礎的技術有助于縮短周期時間，動態測量。
Optoquick可采用智能圖像處理技術，同時檢查零件上的數個不同功能。采用Optoquick進行快速質量檢查使得生產率更高，從而優化生產。
因?yàn)樗脑O(shè)置人性化，所以需要的培訓時間很少。Optoquicks的操作是按照人體工學研發的，是開放式的上下料區。
軟件圖形界面的精心設計，旨在易于使用以及給出清晰的測量結果，在可視零件布局上呈現出任何零件的不合規情況。
快速且精確：Optoquick的設計目的是在數秒內完成對零件的綜合質量控制?；趫D像的技術以及陰影定型檢查模式使得可在短周期內實現高精度測量。
靈活：可將單個Optoquick用于控制同一生產區中的數臺機床以及不同種類的工件。
多傳感器：Optoquick將光學與接觸式傳感技術結合起來（均為馬波斯專有技術），在很大程度上實現了擴展測量功能與柔性。
易于使用：對于客戶操作，高效與快速。
工業化：工廠車間環境的Optoquick操作表現優異。

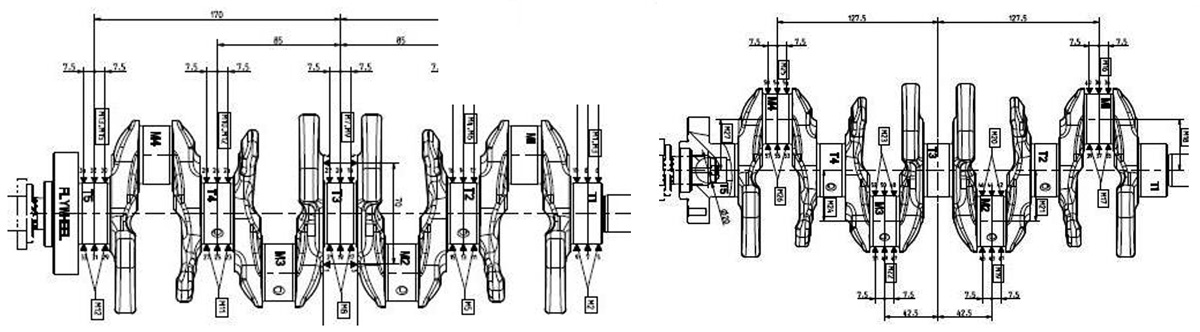

◆ 曲軸測量 OP55 & OP145：東風雷諾汽車
垳架落料+輥道+機器人上下料+ 測量， 總時間 < 1 分鐘 ！
主軸頸和連桿頸，直徑，長度，圓度，同軸度，跳動度，錐度，離心度。

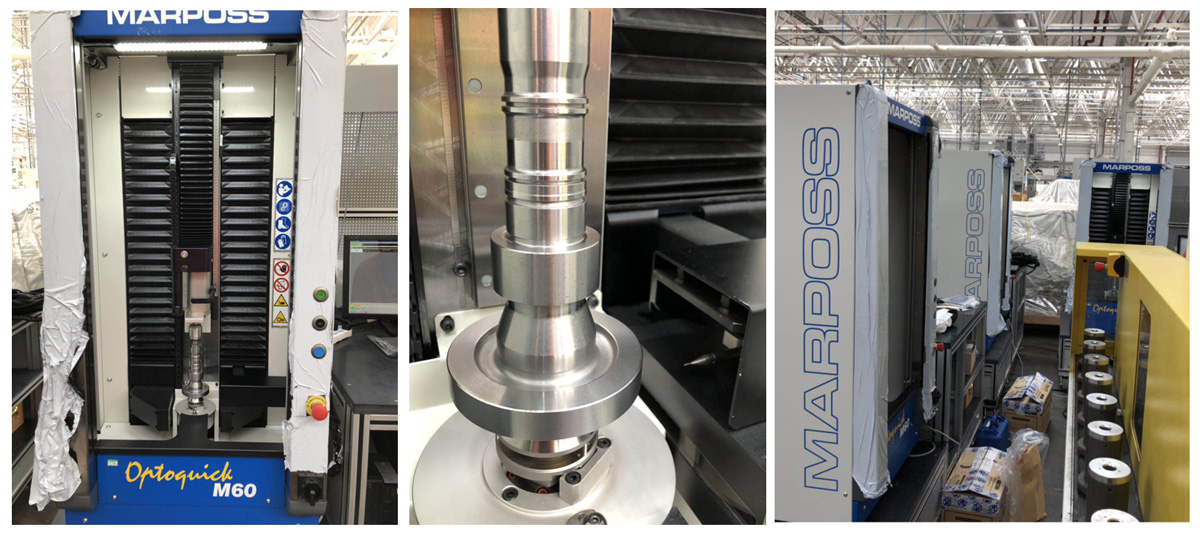

◆ 變速箱輸入/輸出軸 OP10 ：吉利汽車 Geely

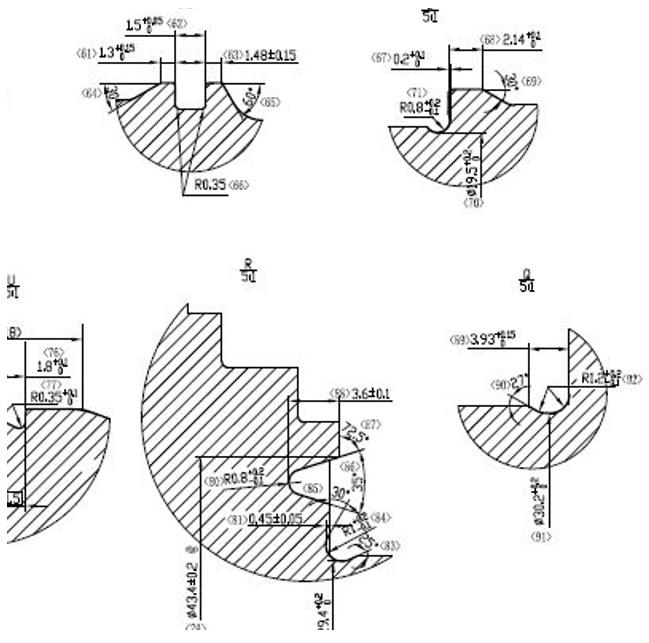

長度，直徑，倒角，圓弧角，徑向/軸向跳動度。

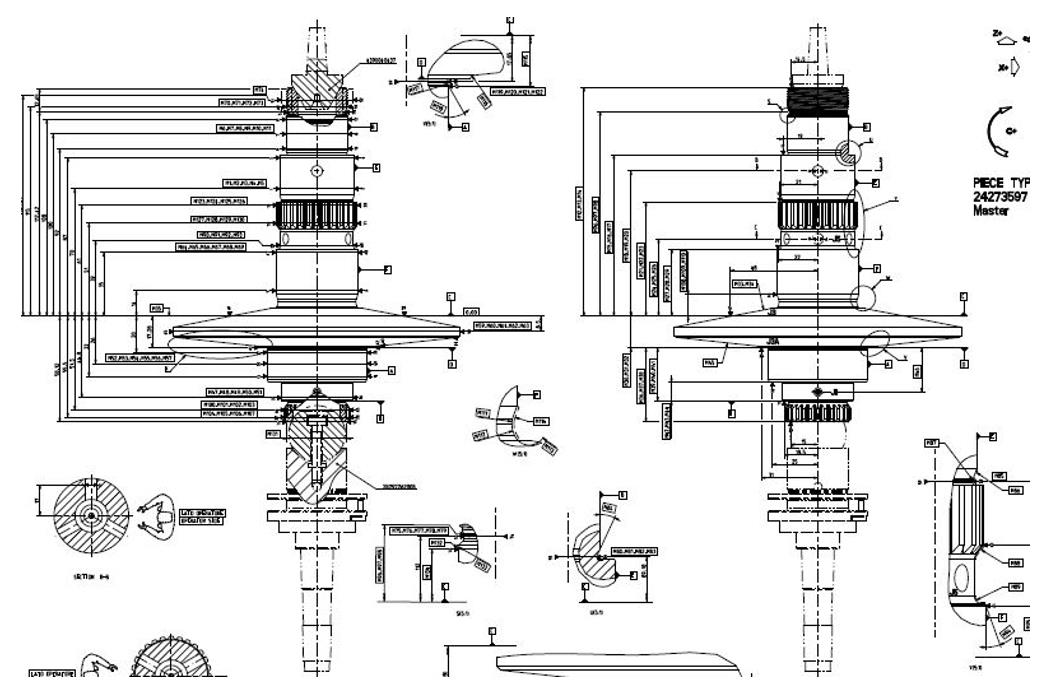

◆ CVT Pulley軸 OP120 ~ OP160：煙臺通用汽車 SGM
為客戶定制的雙球頂-尖

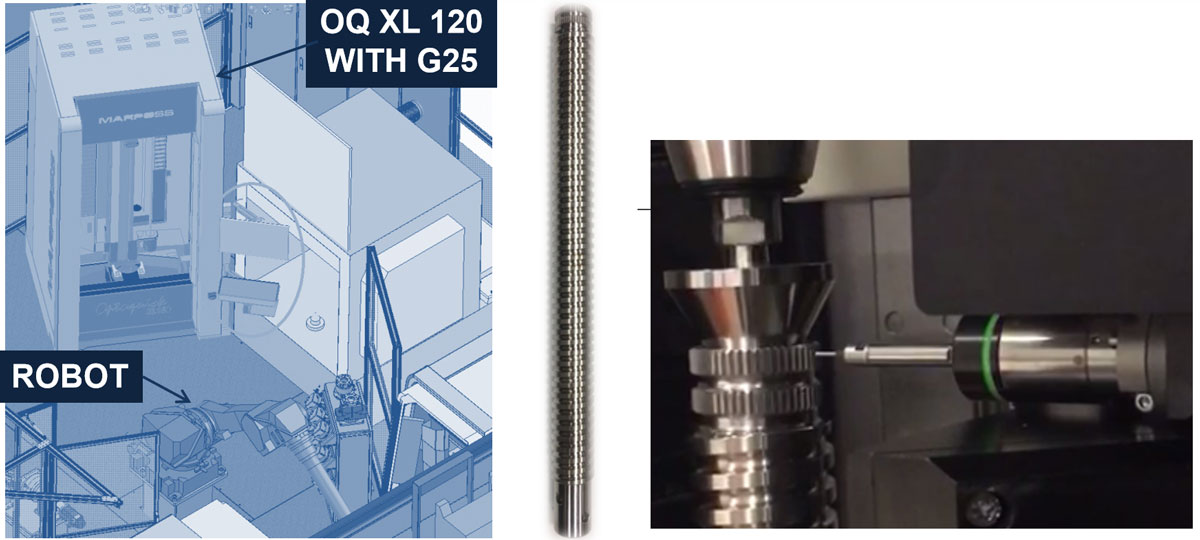

◆ Aerospace Ballscrews 航空絲杠: UMBRA CUSCINETTI
工件的全尺寸檢測

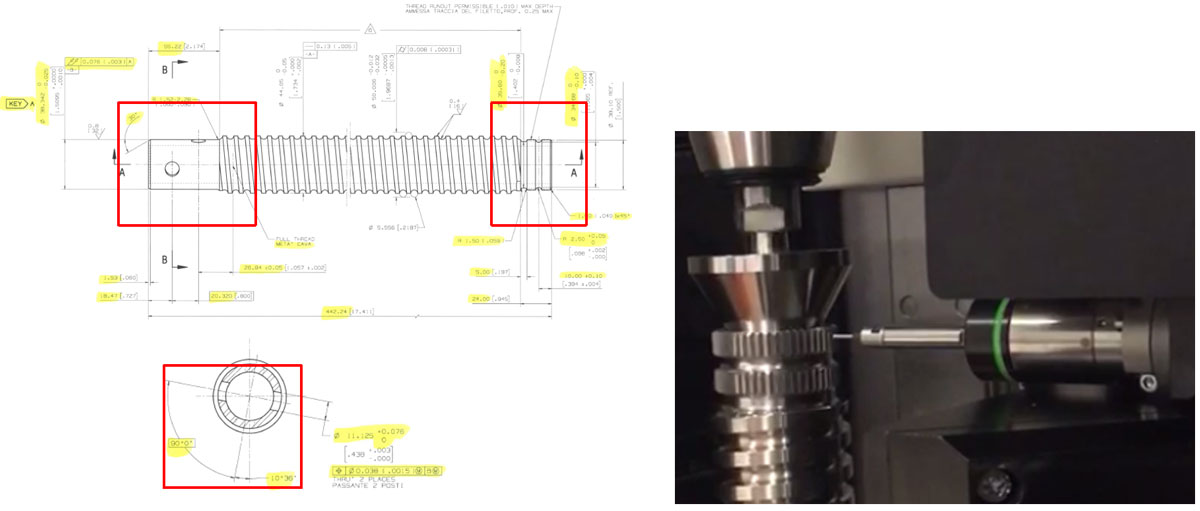

G25 測針，檢測齒深，孔槽

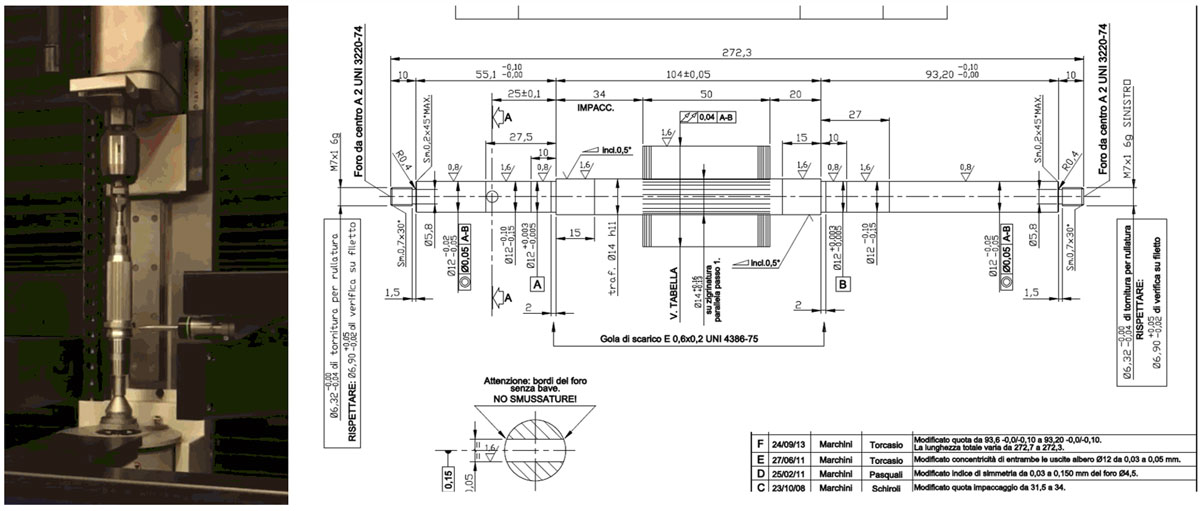

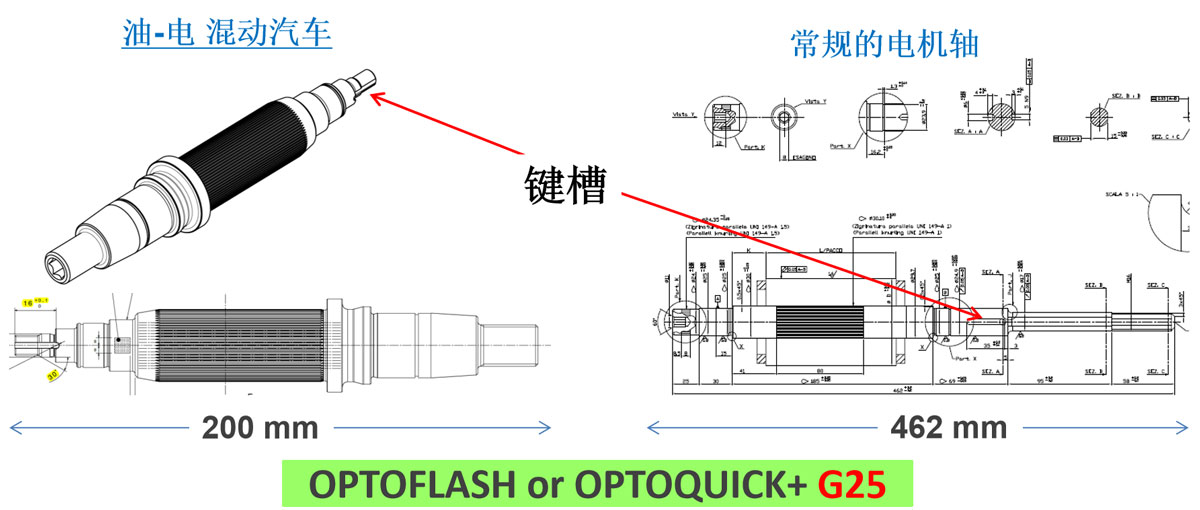

◆ 新能源電機軸
